Заземление своими руками - фото урок

развернуть
alt


Как сделать заземление своими руками? На данный момент заземление стало весьма актуальной темой. Раньше, когда строили дома и проводили электричество в домах заземления никто не делал. И по большому счету в этом не было необходимости.

Со временем когда стало у людей появляться множество электрических устройств вопросы заземления стал достаточно остро. Так как стиральная машинка, компьютер, газовый котел, холодильник просто нуждаются в заземлении, и это не полный список электрических устройств.

Люди начали использовать естественные заземлители. Это водопроводные трубы, тепломагистрали и т.д. Но этот метод не всем подходил, особенно жителям частных домов. Да жильцам многоэтажек это боком могло вылезти.


Во-первых, такое заземление не всегда является эффективным, а во-вторых, оно опасно. Так как по этим трубам течет вода, а вода как мы все знаем является достаточно хорошим проводником тока.

В данной статье мы рассмотрим как сделать заземление в частном доме своими руками, а также ознакомимся с монтажом контура заземления.

Для чего нужно заземление

      - Исключит поражения человека электрическим током при прикосновении к корпусу электрического устройства.
      - Обеспечит нормальную работу электрическим устройствам, так как они проектируются с учетом наличия заземления.
      - Уменьшится электромагнитное излучение большой частоты.
    - Уменьшится количество помех в электрической сети.

Контур заземления своими руками


Контур заземления достаточно легко сделать самому без каких-либо навыков, даже, если вы никогда не выполняли такие электромонтажные работы.

Единственное, на мой взгляд, что будет немного сложнее, это сварить сам контур.

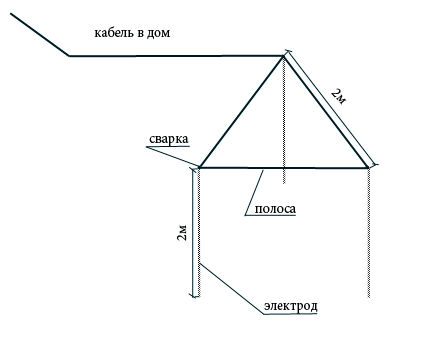

Вот так выглядит схема контура заземления:

Заземление своими руками - фото урок


Сначала вырываем на ширину лопаты яму, глубиной 50-60см. Форма ямы должна быть треугольной. И треугольник должен быть таким, чтобы от одного угла до другого было не менее 2м длины.

И до этого треугольника, от дома, вырываем еще одну прямую траншею. По этой траншеи будет идти кабель к дому.

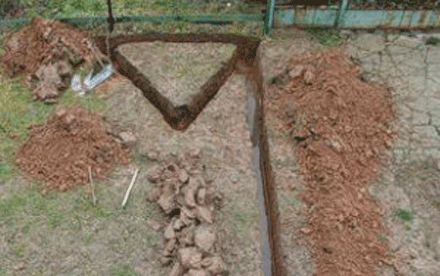

Вот так это все дело выглядит:

Заземление своими руками - фото урок


На каждом углу этого треугольника забиваем металлический уголок (электрод) размером 50х50х4 мм и длина его должна быть 2 метров.

Перед тем как забить уголок его необходимо заострить болгаркой, чтобы он легко забивался кувалдой.

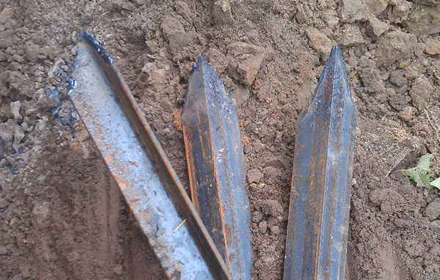

Вот так необходимо заточить уголок:

Заземление своими руками - фото урок

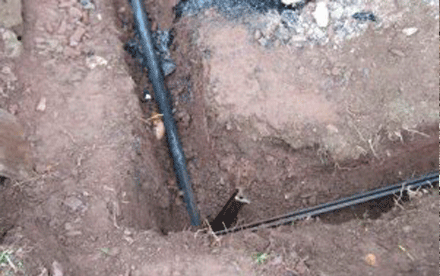

Соединяют между собой эти электроды с помощью сварки металлической полосой 40 х 4мм. Замечу, металлическая полоса как и электроды должны находиться на глубине не менее 50см.

Заземление своими руками - фото урок


На краю полосы привариваем болт М8, это для крепления провода который будет идти в квартиру или дом.

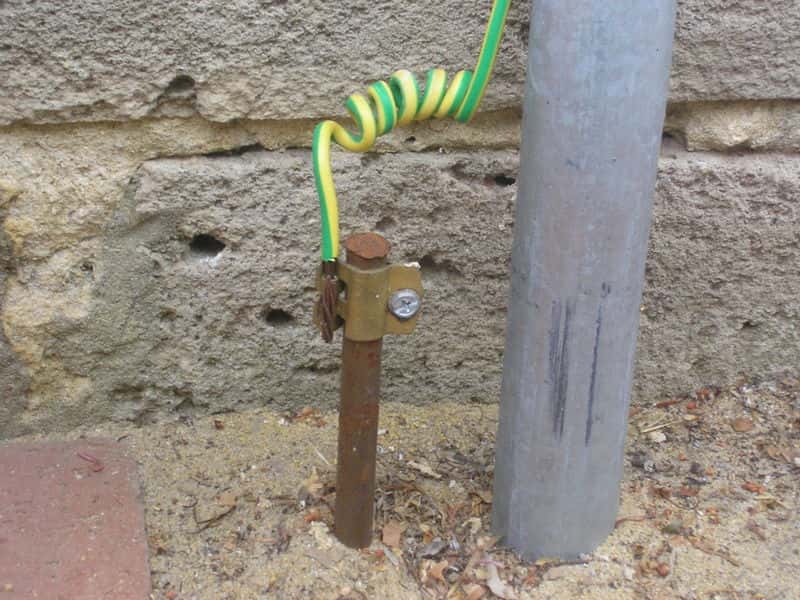

К этому болту присоединяем медный провод с сечением 6 квадратов и ведем его к щитку в квартире или доме.

Заземление своими руками - фото урок


После этих всех операций можно засыпать ямы. Проверить исправность заземления можно специальным оборудованием.

Но если вы сделали все как написано в данной статье, то все должно быть хорошо.

Заземление в частном доме


Есть еще другая схема заземления чем та которая описана выше. Их характеристики практически не отличаются друг от друга.

Но данный метод можно использовать на узких участках земли, или если вы живете в многоэтажном доме и вокруг только асфальт.

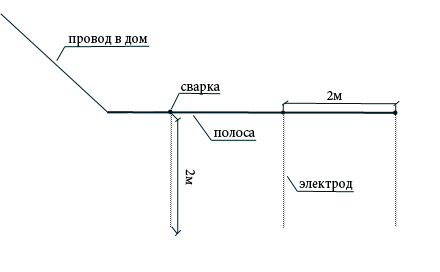

Вот эта схема:
Заземление своими руками - фото урок


Смотрите следующие фотографии и вам станет понятно то, как делать данный тип заземления. Я комментировать не буду эти фотографии, так как этот способ довольно сильно похож на предыдущий.

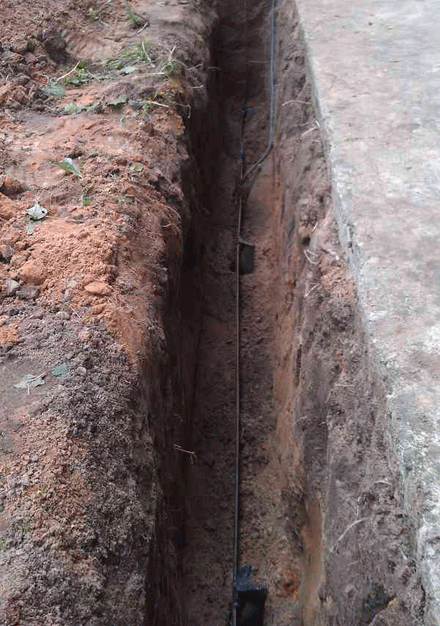

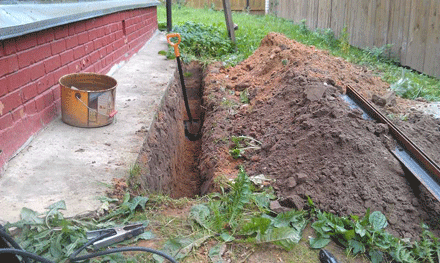

1. Выкапываем яму глубиной 60см и длиной не менее 4м.

Заземление своими руками - фото урок

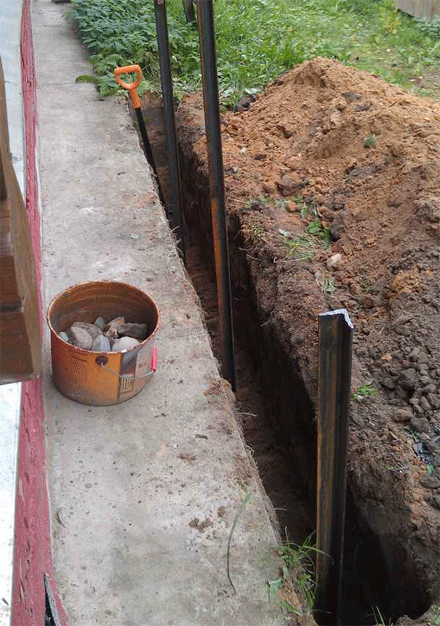

2. Острой болгаркой обрезаем электроды и забиваем их в землю на расстоянии 2м друг от друга.

Заземление своими руками - фото урок
Заземление своими руками - фото урок

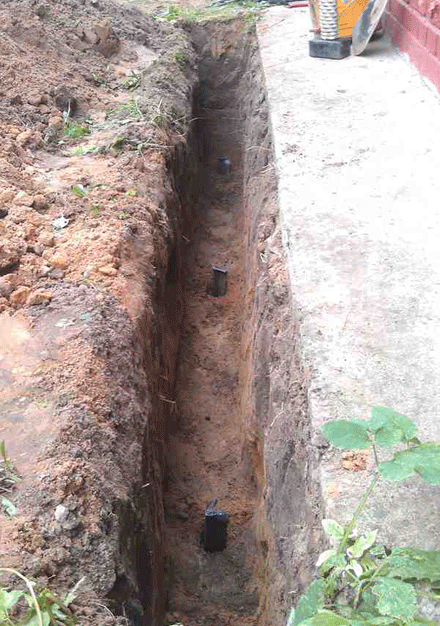

3. Вот так они должны выглядеть с земли.

Заземление своими руками - фото урок

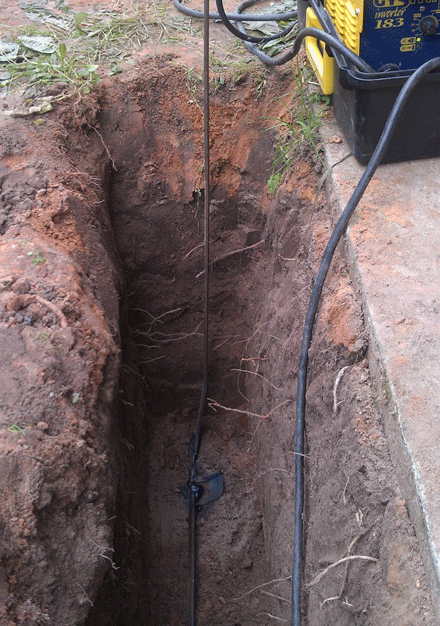

4. Соединяем электроды, с помощью сварки, металлической пластиной 40 х 4мм.

Заземление своими руками - фото урок

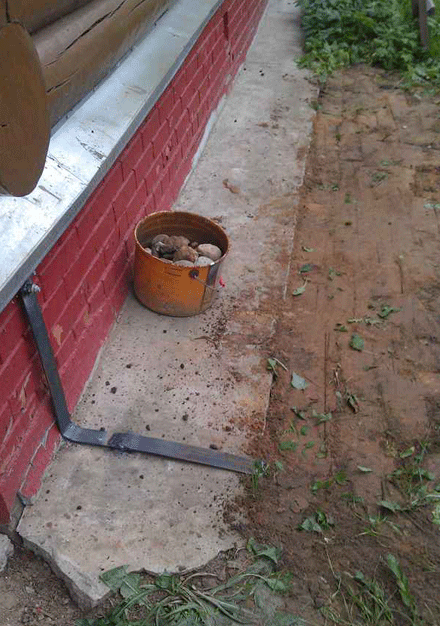

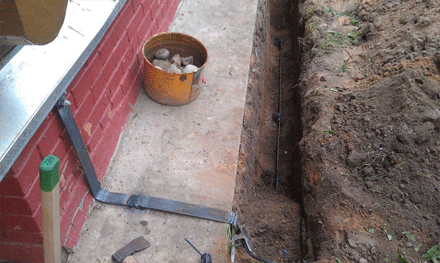

5. До самого крайнего электрода привариваем металлическую пластину такого же размера и выводим ее на улицу.

Заземление своими руками - фото урок

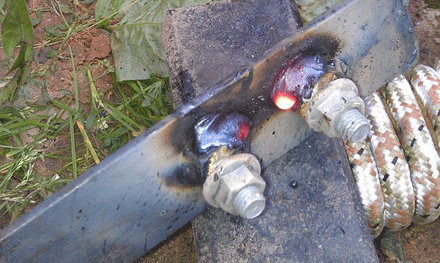

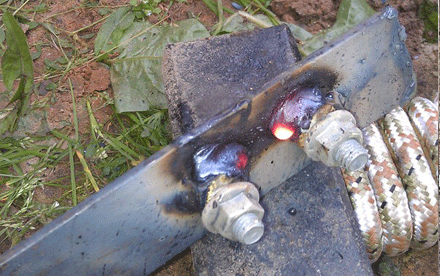

6. К краю пластины привариваем болт М8 или М10. На них мы потом будем накручивать провод который будет вести в щитовую.

Заземление своими руками - фото урок


7. Вот таким образом крепим металлическую пластину.

Заземление своими руками - фото урок


После чего все это дело можно засыпать землей.

Заземление своими руками - фото урок
